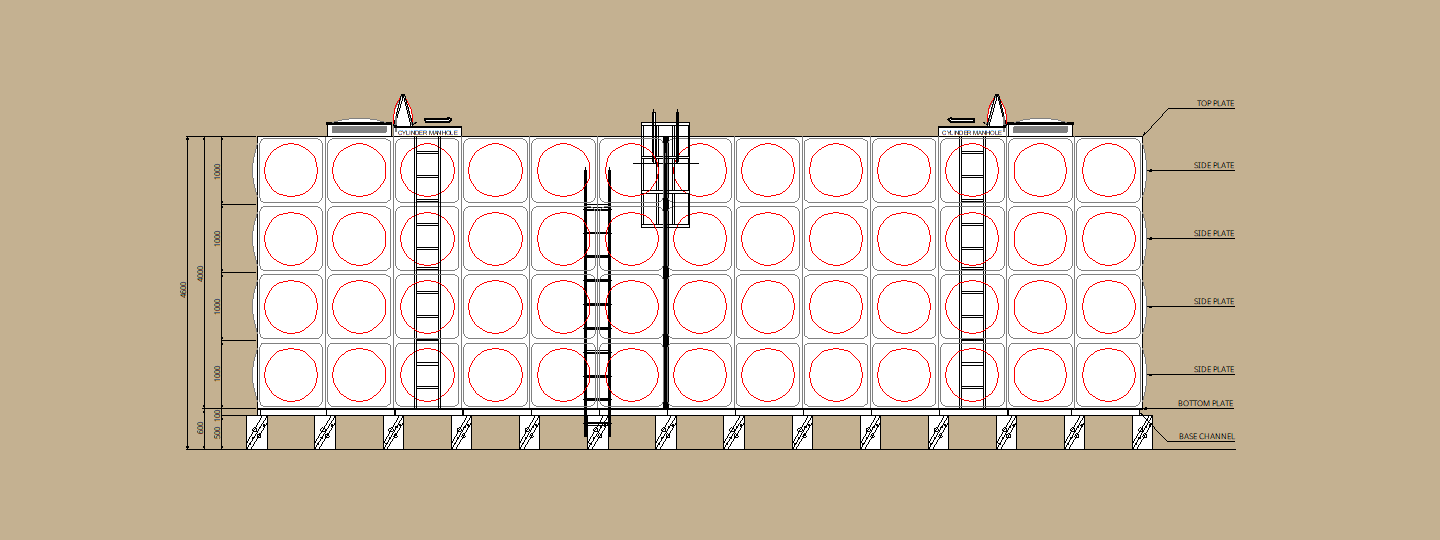

물탱크 내진설계 소화수조(소화용 물탱크) 뿐만 아니라, 2019년 3월 14일부터 KDS 41 17 00 기준에 따라 일반수조(일반급수용 물탱크)도 건물외구조물로서 내진설계 의무대상입니다.

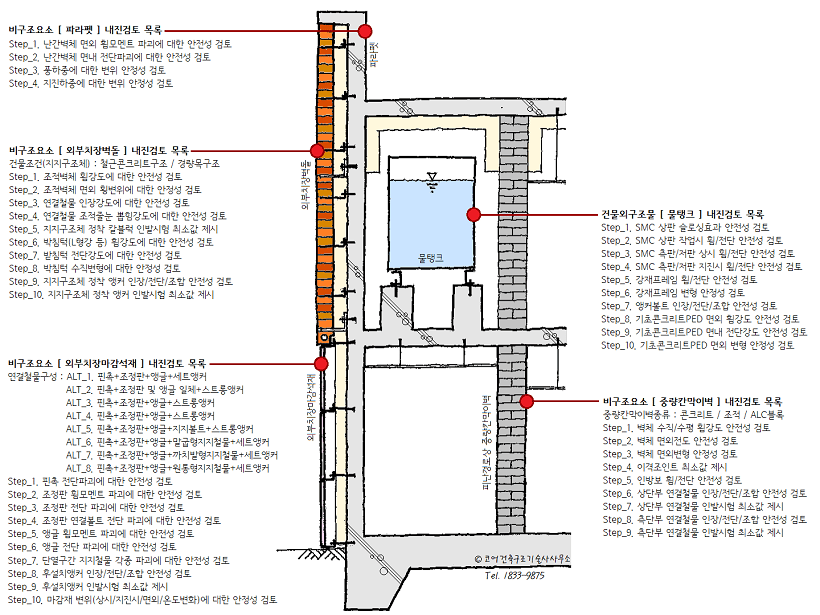

비구조요소 및 건물외구조물 내진설계·검토 대상


물탱크 내진안전확인·검토 특징

'19년 3월 14일자로 제정된「건축물의 내진설계기준(KDS 41 17 00)」에 따라,
모든 물탱크는 건물외구조물로서 규모와 용도에 상관없이 모두 내진에 안전한지를 확인하여야 합니다.
또한 '21년 2월 19일자로 개정된「소방시설의 내진설계 기준(소방청고시 제2021-15호)」에 따라,
과거에 내진설계를 충족하는 것으로 오인·악용되었던 방파판 설치의무를 삭제하고,
물탱크 본체와 연결부분 외에도 기초(패드포함)도 구조안전성을 확인하여야 합니다.

[ 관련문서 (국토교통부 질의회신) 보기 ]
[ 관련고시 (소방시설의 내진설계 기준) 보기 ]

코어건축구조기술사사무소는
모든 종류의 물탱크 즉, SMC/STS/PDF/PLF/FRP/콘크리트 물탱크에 대하여 내진설계·검토가 가능합니다.
물탱크 본체와 연결부 뿐만 아니라, 콘크리트 패드까지 한번에 내진설계·검토를 수행하므로 패드부 별도 내진검토를 의뢰할 필요가 없습니다.

코어건축구조기술사사무소는
기준에 따라 고차원의 유체하중 등을 모두 고려하여 적법하게 계산·검토하고, 「안전확인서」를 제공합니다.
당사 대표 건축구조기술사가 직접 계산·검토하고 이를 증명하는 「기술사사무소 개설등록증」을 첨부합니다.




물탱크 내진설계·검토 기준

- KDS 41 10 15 『건축구조기준 설계하중』 -
- KDS 41 17 00 『건축물 내진설계기준』 -
- 『소방시설의 내진설계 기준(소방청고시 제2021-15호)』 -
- ASCE 7-16 『미국 액체저장용기 설계기준』 -
- 상기 외에 국내외 다수 기준·논문·학술지를 적용 -




물탱크 내진설계·검토 소요기간

난이도와 규모에 따라 통상 2~5일 소요.

의뢰시 언제까지 확인서가 필요한지 기한을 적어주시면 사안의 중대함에 공감하여 최대한 일정을 맞추도록 노력하고 있습니다.
오후에 의뢰하시면 철야로 다음날 오전까지 납품 가능하도록 협조하고 있으며, 이에 따른 비용 추가는 없습니다.




물탱크 내진설계·검토 의뢰시 제공하셔야 하는 자료

1. 사용자정보
필수   1. 의뢰사 상호
  2. 연락처
  3. 사업자등록증(추후 세금계산서 발행용)

2. 탱크제작·설치도면
필수   1. 건축도면 중 설계개요
  2. 건축도면 중 평면/입면/단면도
  3. 설비도면 중 물탱크 위치도
  4. 설비도면 중 물탱크 제작설치도
  5. 물탱크 부품(판넬)규격 도면 또는 시방서

3. 기타
필수   1. 건물골조의 구조계산서
  2. 건물골조의 구조안전확인서
권장   1. 지반조사보고서
  2. 콘크리트 패드 시공계획도

※ 의뢰 적정시기 : 건축허가 이전 또는 콘크리트 패트가 설치되는 바닥슬래브(또는 MAT기초) 철근배치 전
① 내진설계시 최적의 콘크리트 패드 위치를 조정하면 내진스토퍼 추가설치가 불필요할 수 있음
② 내진설계시 최적의 콘크리트 패드 철근배치를 제시함
③ 콘크리트 패드가 이미 설치된 이후에 내진검토시에는 간혹 부적합 판정이 발생할 우려도 있음




물탱크 내진안전확인·검토 견적기준

건당 150만원 (VAT별도)

검토결과가 불안전하다고 기재된 안전확인서는 의뢰인에게 필요 없겠죠.
코어구조에서는 제공받은 자료를 바탕으로 먼저 무료 가검토를 진행하고,
가검토 결과에 따라 저희가 본검토 착수가 가능한지를 안내해드리며, 의뢰인께 진행할 의사 여부를 확인한 다음에 진행합니다.

※ 자료 보내실 곳 :






절차안내

의뢰를 시작부터 안전확인서를 받는 과정까지 소개합니다.

Step.1. 견적신청·도면자료 전송 [의뢰인→코어구조]
          ● 맨 아래 기재된 이메일주소로 자료(상기 '파라펫 내진안전확인·검토 의뢰시 제공하셔야 하는 자료' 참조)를 전송하세요.
          ● 도면자료 확인후, 미흡한 부분이 있다면 이메일 또는 문자로 안내해드립니다.

           ※ 전화 문의/상담은 언제든지 환영합니다.
Step.2. 견적서 전송 [코어구조→의뢰인]
          ● 당사가 수행 가능한 견적금액과 일정을 담은 견적서를 이메일로 회신하겠습니다.
Step.3. 업무의뢰 희망시 연락 [의뢰인→코어구조]
          ● 견적서 내용에 동의하신다면 이메일 또는 견적서상의 전화번호로 연락주시면 바로 착수하겠습니다.
          ● 단, 상당한 기일이 경과 후에는 선 착수된 프로젝트에 의해 일정이 연기될 수도 있습니다.
Step.4. 검토 [코어구조]
          #01. 물탱크 상부판넬 작업시/지진시 슬로싱효과에 대한 파괴여부 검토
          #02. 물탱크 측부판넬 상시/지진시 측압에 대한 파괴여부 검토
          #03. 물탱크 측부판넬 보강재 상시/지진시에 대한 파괴여부 검토
          #04. 물탱크 바닥판넬 상시/지진시에 대한 파괴여부 검토
          #05. 물탱크 하부 강재프레임 대한 강도파괴 및 변형안정성 검토
          #06. 연결부(앵커볼트) 인장, 전단, 조합강도 안전성 검토
          #07. 내진 브라켓스토퍼 필요여부 검토
          #08. 콘크리트 패드 강도 안전성 검토 또는 배근설계
          #09. 콘크리트 패드 변형, 전도, 활동 안정성 검토
          #10. 구조검토서 작성
          #11. 구조검토요약 및 안전확인서 작성
Step.5. 대금청구서 전송 [코어구조→의뢰인]
          ● 입금확인 후, 구조안전확인서와 구조검토서를 의뢰인의 이메일로 전송합니다.



실적

● 성성동 지식산업센터 신축공사 SMC 소화수조 - 충남 천안시 서북구 성성동
● 성성동 지식산업센터 신축공사 SMC 일반수조 - 충남 천안시 서북구 성성동
● 쌍제리 공장 신축공사 FRP 소화수조 - 전북 익산시 왕궁면
● 여수농협 종합청사 신축공사 PLF 소화수조 - 전남 여수시 문수동
● 충서원예농협 종합시설 건립공사 PLF 소화수조 - 충남 서산시 잠흥동
● 아산축산농협 종합시설 신축공사 PLF 소화수조 - 충남 아산시 모종동
● 천안농협 북부관 종합시설 신축공사 PLF 소화수조 - 충남 천안시 서북구 성성동
● 수택동 복합시설 신축공사 주거용 SMC 일반수조 - 경기도 구리시 수택동
● 수택동 복합시설 신축공사 비주거용 SMC 일반수조 - 경기도 구리시 수택동
● 배방농협 세교리종합시설 지하 PLF 소화수조 - 충남 아산시 배방읍
● 배방농협 세교리종합시설 옥탑 PLF 소화수조 - 충남 아산시 배방읍
● 고색동 ㅁㅁ번지 다세대주택 FRP 일반수조 - 경기도 수원시 권선구
● 강진완도축협 종합시설 신축공사 STS 일반수조 - 전남 강진군 강진읍
● 구운동 주거복합 신축공사 PE 일반수조 - 경기도 수원시 권선구
● 검단지구 메트로시티 상업시설 신축공사 콘크리트 소화수조 - 인천시
● 배곧동 297-ㅁ 지식산업센터 신축공사 콘크리트 소화수조 - 경기도 시흥시
● 장현지구 19-ㅁBL 근린생활시설 신축공사 콘크리트 소화수조 - 경기도 시흥시
● 삼성전자 평택캠퍼스 P4 그린동 STS 저장탱크(일반화학) - 경기도 평택시
● 세류동 1015-ㅁ 도시형생활주택 신축공사 PE 일반수조 - 경기도 수원시 권선구
● 상예동 267ㅁ번지 근생시설 신축공사 SMC 일반수조 - 제주도 서귀포시
● 가양역 더리브 아너비즈타워 지식산업센터 신축공사 물탱크 콘크리트 기초패드 - 서울시 강서구 등촌동
● 세류동 1117-ㅁ번지 다세대주택 신축공사 FRP 일반수조 - 경기도 수원시 권선구
● 세류동 106-ㅁ번지 다세대주택 신축공사 FRP 일반수조 - 경기도 수원시 권선구
● 농산물 저온창고 신축공사 지중 콘크리트 소화수조 - 경남 진주시 문산읍
● 농산물 저온창고 신축공사 콘크리트 일반수조 - 경남 진주시 문산읍
● 과천 스마트케이 업무시설 신축공사 STS 일반수조 - 경기도 과천시
● 삼성전자 NRD-K 그린1동-B 저장탱크(일반화학) - 경기도 용인시 기흥구
● 마스터밸류 지식산업센터 신축공사 SMC 소화수조 - 서울시 강서구 가양동
● 삼성바이오로직스 P5 C.S VESSEL 저장탱크(원형,일반화학) - 인천시 연수구 송도동
● 국립 지덕권 산림치유원 통합센터 SMC 소화수조 - 전북 진안군 백운면
● 삼성바이오로직스 SBL P5 MFB120 저장탱크(사각,일반화학) - 인천시 연수구 송도동
● 인덕원역 더리브 디하우트 지식산업센터 신축공사 PDF 저수조 콘크리트 기초패드 - 경기도 안양시 동안구
● 보바스병원 신축공사 STS 소화수조 - 경기도 하남시 마사지구
● 삼성전자 기흥 NRD-K UT 신축공사 저장탱크(원형,일반화학) - 경기도 용인시 기흥구
● 삼성전자 기흥 NRD-K UT 신축공사 STS 저장탱크(사각형,일반화학) - 경기도 용인시 기흥구

※ 상기 외 다수.
